Multi-Dimentional Recurrent Neural Networkを読んだ

Recurrent Neural Networkは系列データに対して適用されるが、時刻と対応している必要はなく、系列順序に意味のあるデータならなんでもよい。

前回の記事

dlrecord.hatenablog.com

で取り上げたように、画像、動画、ボリュームデータなど、多次元データに対してもRNNは利用できる。

しかし、例えば画像データに対してj行目の画素一列を一つの系列として扱いそのまま学習を行うと、空間的なcontextをことになる(ボリュームデータに対しても同様)。そこで多次元の結合を考慮したmulti-dimentionalなRNNを利用することで、画像などのデータに潜む構造を学習できるようにしよう、という試み。

論文は↓
[0705.2011] Multi-Dimensional Recurrent Neural Networks

とあるサーベイ論文を読んでいたら出てきたのでざっくり読むことにした。現在の主流な手法ではないのかもしれないが、多次元データに対する先駆け的な存在なのだろう。被引用数がそれなりになっている。
あとslide shareに完成度高めのMDRNN紹介スライドが上がっている。

Multidimensional RNN from Grigory Sapunov

MDRNNベースの最近の手法が多く取り上げられているため、ざっと調べるときには便利だと思う。

Introduction

モチベーションとしては上でも述べたように、「画像などの多次元データを、前処理することなくRNNで、その意味するところを学習させたい」というところ。多次元データを扱うニューラルネットとしてメジャーどころはCNNであるが、CNNの欠点として

回帰構造を持っておらず、contextを理解するためのカーネルサイズを手動で設定する必要がある
大きい画像に対してのスケール不変性を持たない

の二点が挙げられている。

他の多次元データに対する統計モデルとしてmulti-dimentional HMM(Hidden Markov Model)があるが、データが大きい場合は計算時間とメモリ消費が膨大になるとのことで、こちらも少々しんどい。これらの課題を解決した方法がいくつか提案されている¹が、多次元構造を全て利用したモデルはないらしい。

Multi-dimentional RNN(MDRNN)

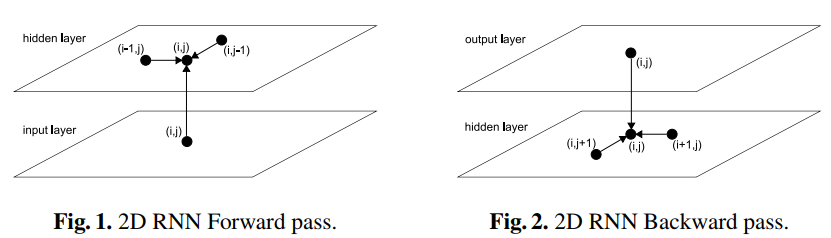

そこで筆者らが提案するのが、多次元の隠れ層結合を持つ以下のようなRNN(二次元の場合)。

f:id:gco46:20170930222923p:plain

数式で厳密に表すと

... on the set of point ${ \{ (x_1, \ldots, x_n) \} }$ .
One exapmle suitable ordering is ${ (x_1, \ldots, x_n) \lt (x^{\prime}_1, \ldots, x^{\prime}_n) }$ if ${ m \ \exists \ (1, \ldots, m) }$
such that ${ x_m \lt x^{\prime}_m }$ and ${ x_i = x^{\prime}_i \in (1, \ldots, m-1) }$ .

・・・とのことだが、要するに隣接する一つ前のデータ点からの出力を受け取る、という理解でいいと思う。

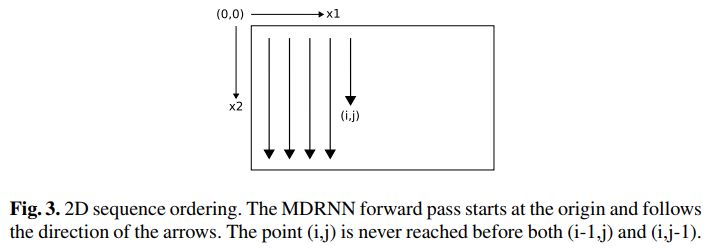

これを、定めたデータの原点から一列ずつ伝播させていく。画像データでの例は以下

f:id:gco46:20170930231347p:plain

点(i, j)を入力とする隠れ層への入力は、点(i-1, j)と(i, j-1)の隠れ層の出力を含む。

Multi-directional MDRNN

上の図のように、二次元データの左上を原点として系列データを処理すると、(i, j)まで処理した時点で原点と(i, j)の間の空間のcontextを学習していることになる。これはつまり原点の取り方によってネットワークが利用できるcontextが異なってくるということであり、通常の双方向RNNと同様に"未来"のcontextも利用できるようにmulti-directionalにすることが、MDRNNにも可能であるという。

f:id:gco46:20171001111812p:plain

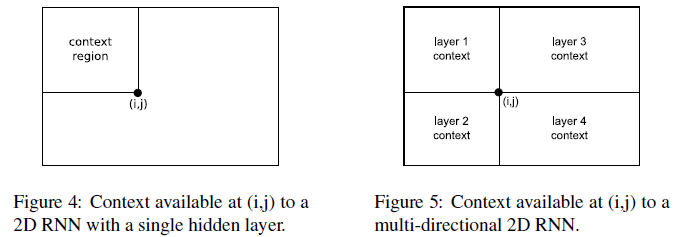

上図の左が、左上ピクセルを原点とした一方向MDRNN、右が四方向(隠れ層4層)のMDRNNである。それぞれの層が異なる領域のcontextを学習する。

これでいくとn次元データに対しては ${ 2^n }$ 個の隠れ層が必要となる。高次元データに対してはかなりパラメータ数が増えてしまうため、一部の結合を捨てて効率化を図った手法としてReNetとかがあるようだ。これはSemantic Segmentation用のモデルとして提案されたReSegの前進になったモデルらしい。Semantic SegmentationにRNNを用いるのはあまりメジャーではないのかもしれないが、たまにRNNベースの手法も見かけるので勉強しておいたほうがいいかもしれない。MDRNNに関して言えば、筆者は大きい(wideな)layer一つを使うより小さい(narrow)layerを複数重ねたほうが精度があがると言っている。まあそれはそんな気がする。

Analysis

手法の概要としては以上の通りである。あとLSTMとか使って実験してるっぽい。Air Freight databaseという、レイトレースにより人工的に作成したデータセットとMNISTを使って実験している。ピクセル単位でラベリングする、いわゆるSemantic Segmentationにより評価している。MNISTではCNNと比較しているが、MNIST自体がそこまで難しいデータセットではないので顕著な差は表れていない、ような気がする。

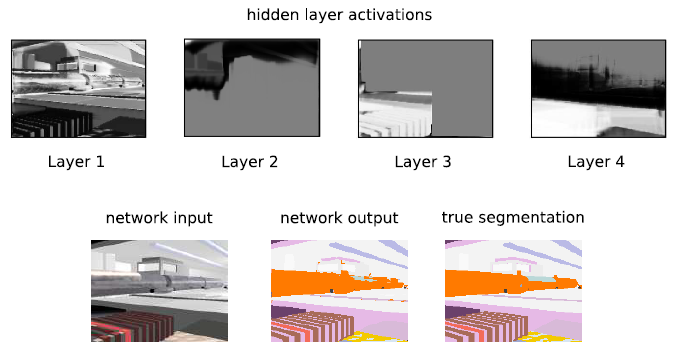

各隠れ層のactivationを可視化したこの図

f:id:gco46:20171001120037p:plain
